– Répartitions des déperditions de chaleur dans une maison individuelle :
a – par le toit : 25 à 30%,
b – par les murs : 20 à 25%,
c – avec l’air renouvelé et
fuites : 20 à 25%,
d – par les fenêtres : 10 à 15%,
e – par les planchers bas :
7 à 10%,
f – par les ponts thermiques :
5 à 10%.
Représentation d’un pont thermique (figure 1) et suppression de celui-ci (figure 2):
En isolant les murs en premier nous pouvons supprimer les ponts thermiques comme représenté à la figure 2.
– Quelles sont les familles d’isolants thermiques utilisées comme solution technique ?
– les isolants minéraux (laine de verre, laine de roche),
– les isolants naturels :
• L’isolant végétal (ex : liège, fibres de lin,
ouate de cellulose, chanvre, fibres de
bois, paille, toiture végétalisée, etc…),
• L’isolant animal (laine de mouton, plumes
de canard,
– les isolants synthétiques (polystyrène expansé, polyuréthane, etc.),
– les isolants minces appelé aussi « isolant réflecteur », « multicouches ».
– les isolants nouvelles générations (brique mur, béton cellulaire, Panneaux Isolants sous Vide PIV, etc.).
Bilan : En augmentant l’épaisseur d’un isolant, on améliore l’isolation. La capacité d’isolation est meilleure car nous limitons le transfert de chaleur. Ainsi au final nous faisons un gain sur la facture de chauffage.
Suppression de ponts thermiques pour les anciennes fabrications de maison avec l’isolation par l’extérieure :

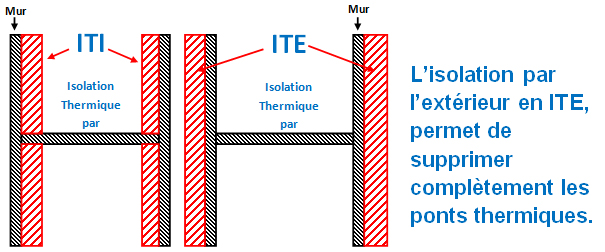

L’isolation par l’extérieure en ITE, permet de supprimer complètement les ponts thermiques.
Thermographie infrarouge

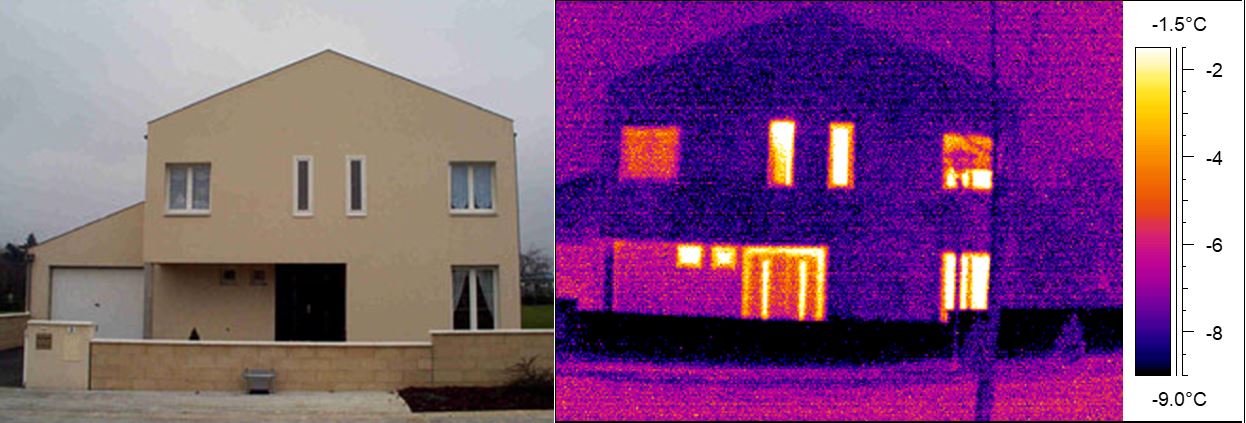

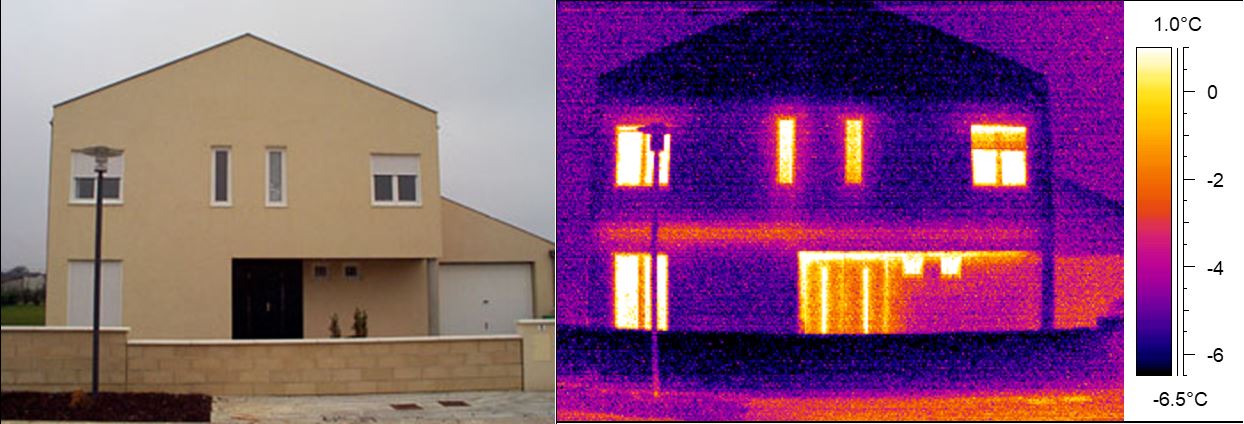

Photo traditionnelle Image infrarouge
Sur l’image infrarouge, plus la zone va vers la couleur jaune/blanc, plus les déperditions de chaleur sont importantes. Dans ce cas, le haut du toit ainsi que les planchers bas sont des zones de fortes déperditions de chaleur (certainement un défaut d’isolation).
Image infrarouge avec caméra FLIR Agema 550

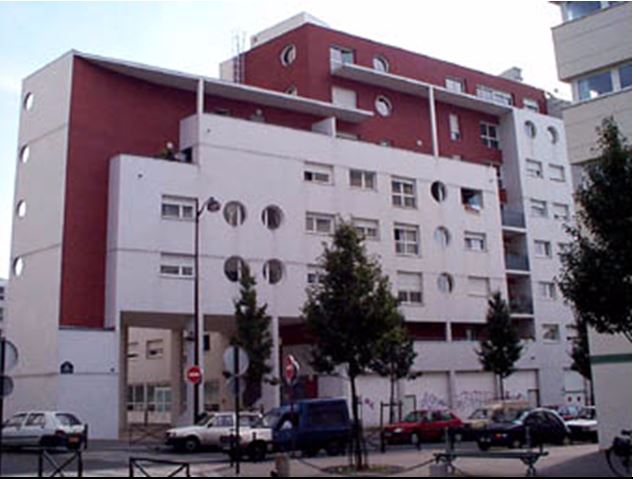

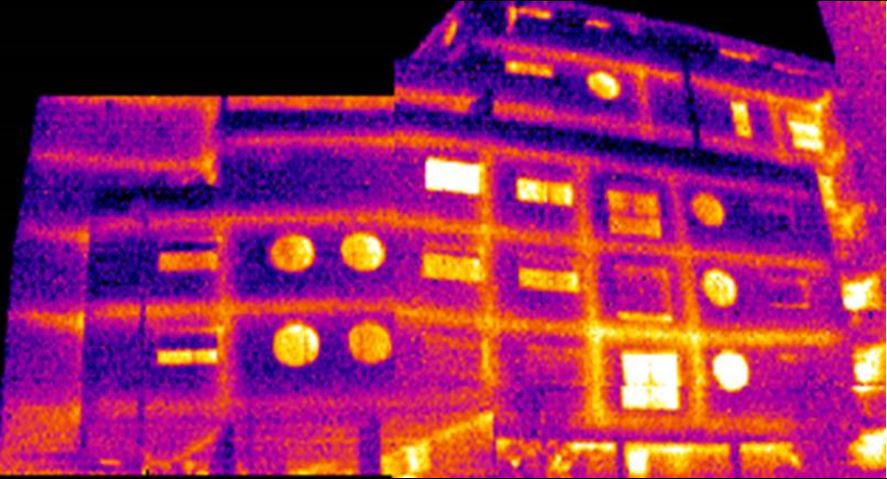

Les lignes jaunes de cette image infrarouge mettent en évidence l’existence de ponts thermiques situés à tous les étages de l’immeuble
Maison en ITE : Isolation Thermique par l’Extérieur (disparition des ponts thermiques)
Maison en ITI : Isolation Thermique par l’Intérieur (apparition de ponts thermiques)

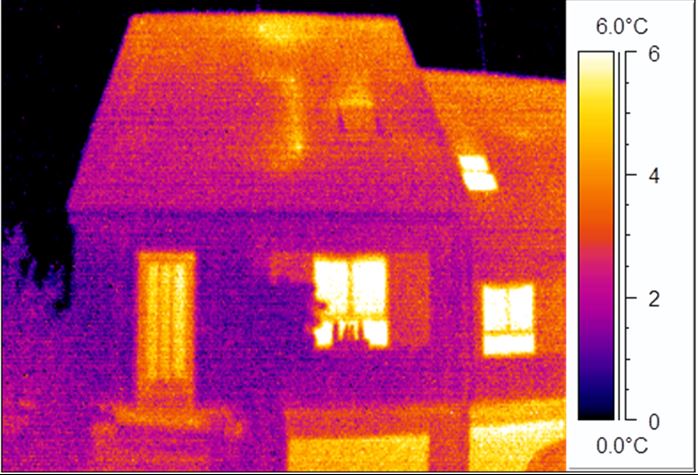

Une mauvaise isolation du toit (ou des combles) peut être détectable en hiver par temps de neige. La neige accumulée sur les toits, fondra plus vite, dès qu’une habitation présentera un défaut d’isolation au niveau de sa toiture. Voir exemple de la photo ci-contre.
Pour améliorer le confort thermique d’une habitation, nous utilisons des isolants thermiques qui permettent de réduire la quantité de chaleur transmise avec l’extérieur. Plusieurs types de matériaux isolants existent :
a – isolant minéral (laine de verre, laine de roche, etc.),
b – isolants naturels :
Toit mal isolé
• isolant végétal (ex : liège, fibres de lin, ouate de cellulose, chanvre, fibres de bois,
paille, toiture végétalisée, etc.),
• isolant animal (laine de mouton, plumes de canard, etc.),
c – les isolants synthétiques (polystyrène expansé, polyuréthane, etc.),
d – les isolants nouvelles générations (brique monomur, béton cellulaire, panneaux isolants
sous vide PIV, etc…).
e – les isolants mince appelés aussi « isolants réflecteurs », « multicouches ». Ils sont
assemblés d’une ou plusieurs couches d’aluminium ou film plastique aluminé, l’isolant
mince comprend différentes couches de natures diverses : mousse souple, polyéthylènes à
bulles, feutre d’origine animale, végétale ou de synthèse. Ce sont des isolants de faible
épaisseur.
On améliore l’isolation thermique d’un matériau en augmentant son épaisseur. Pour une efficacité optimale, toutes les parois doivent être isolées. Pour une habitation, on isole les murs extérieurs, le plancher sur vide sanitaire et le plafond sous les combles (toiture).
La performance thermique d’un matériau isolant s’appelle la résistance thermique R. Plus R est grand et plus le matériau est isolant. R dépend de deux paramètres : en fonction de la conductivité thermique λ (lambda) propre à chaque matériau et en fonction de son épaisseure.
